電焦油捕集器工作原理：

電陷阱焦油是在金屬導線和金屬管壁之間施加高壓直流電，維持足以使氣體產生電陷阱的電場，在陰陽之間形成電暈區域的工作原理。根據電場理論，正離子被帶負電的電暈吸附，負離子被帶正電的沉淀吸附。電捕獲的所有正負離子都充滿了電暈和沉淀之間的整個空間。當含有焦油霧滴等雜質的氣體通過該電場時，吸附負離子和電子的雜質在電場庫侖力的作用下，向沉淀移動后釋放帶電的電荷，吸附于沉淀，起到凈化氣體的目的。通常稱為帶電現象。當吸附在沉淀中的雜質大于其附著力時，自動向下流動，從電捕焦油器底部排出，凈氣離開電捕焦油器上部進入下一工序。

電捕焦油除塵器結構：

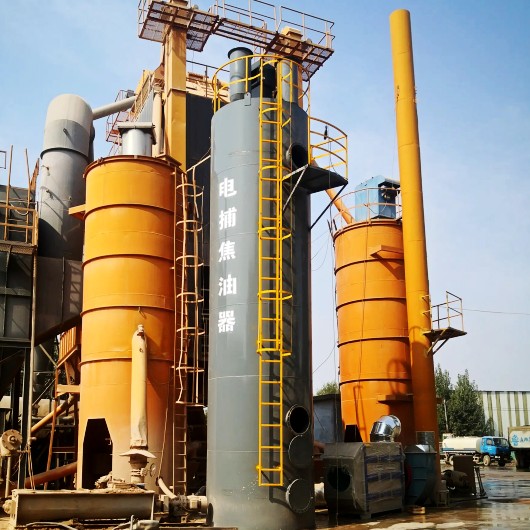

電焦油捕集器是圓筒形的殼體，設置以蜂窩狀沿軸向排列的沉淀極系統，將拉緊的導線作為電暈極，設置高壓電流發生器和升壓箱，另外還由儀表、控制電力供給和輸電等設備構成。電焦油捕集機與機械焦油清除機相比，具有焦油捕集效率高、阻力損失小、氣體處理量大等*點。后續工序不僅保證了對氣體質量的要求。提高產品回收率，提高瀝青煙除塵集塵設備，可明顯改善操作環境。電焦油捕集機采用結構形式有同心圓式、管式和蜂窩式等三種。在任何一種結構中，其工作原理是在金屬導線和金屬管壁[或極板]之間施加高壓直流電，維持足以使氣體離子化的電場，在陰陽極之間形成電暈區域。三種結構的電捕焦油器均由殼體、沉淀極、電暈極、上下吊架、氣體再分布板、蒸汽清洗管、絕緣箱和供電箱等部件組成，其主要區別是沉淀極的形式、電暈極的配置方式、絕緣箱和供電箱。

電焦油捕集器可分為三類：同心圓電焦油捕集器、管式電焦油捕集器、蜂窩式電焦油捕集器、這三種電焦油捕集器的結構比較結果。

1.同心圓電焦油捕集器。它由幾個不同直徑的鋼板圓筒組成，以相同的垂直軸為圓心，以相同的間隔設置構成沉淀極。由于電暈極間的同源性排斥，在電場中出現空位，即電場強度洞窟。氣體在洞穴中容易短路流失，降低捕集效果，同時同心圓電捕焦油器制造精度要求高，安裝調試極為嚴格，在制造、安裝和運輸中容易在同心度、水平度和垂直度上產生變化，都會在陰陽極間或其他部件間產生放電現象難以達到所要求的電壓，直接影響焦油的捕集效率。容易破壞電磁瓶。由于電場強度的電壓變化值為400V/mm，因此即使在陰陽極之間產生1mm的偏差，該電場強度電壓的變化值也能夠達到400V。同心圓電焦油捕集器具有流通面積大、氣體流速低、鋼材消耗少等優點。

2.管式電焦油捕集器。由于鋼管和電暈線單獨構成電場，其電場強度電壓取決于鋼管的半徑，其值為400R。管式電焦油捕集器在各管截面內形成等極間電場，但管與管之間為空孔，通過在管板的盲點堵塞這些空孔，降低圓筒內的有效空間的利用率，減少凈化通路的截面積。這種型號的電捕集器焦油的鋼材消耗量大，但具有制造容易、等極間距電場、材料容易獲得、安裝調整方便等優點。廣泛應用于大中型煤氣凈化廠。

3.蜂窩式電焦油捕集器。蜂窩式與管式結構相同，通道截面由圓形改為正六邊形。兩個相鄰的正六邊形共享一條邊。也就是說，中間的正六邊形的六個邊是共享的，圍繞著這六個正六邊形。由2-3mm鋼板制成的蜂窩板可以滿足技術和機械強度的要求。蜂窩式電焦油捕集器具有結構緊湊合理、無電場空穴、有效空間利用率高、重量輕、鋼材消耗少、捕集*性好等優點，但制造難度大。運輸安裝過程中容易產生誤差等缺點。隨著設備制造技術水平的提高，蜂窩電焦油捕集器的優點越來越受到人們的重視，必將取代同心圓式和管式電焦油捕集器。

電焦油捕集器可應用的行業范圍：塑料顆粒再生、橡膠制品制造、瀝青攪拌站、焦煤、網布、醫藥化工、鑄造淬火等行業，應用企業非常廣泛。
