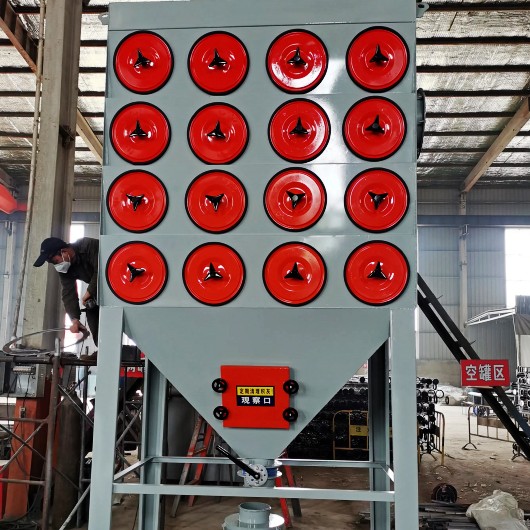

筒式除塵器的結構由吸風管、排風管、箱體、灰斗、除灰控制作業裝置、導流技術處理裝置、氣流能夠分流的主要內容分布板、筒及電氣控制系統安全裝置組成，類似于儲氣罐脈沖袋除塵設備的管理結構。脈沖濾芯集塵器適用于各種干燥粉塵，*別是入口粉塵濃度低的工業集塵工程?？勺杂山M合，安裝方便，節省空間。應用行業：造船、煙草、機械鑄造、制藥、鋼鐵、石化、化工、焊接煙草、切割等行業。

LTM型垂直式濾筒除塵器的*性和性能參數

LTM型脈沖濾筒集塵器結構主要包括：過濾室、過濾筒、凈氣室、灰斗、卸荷閥、脈沖噴霧清灰裝置、電控箱等組成，箱體均采用焊接結構，檢修門用泡沫橡膠條密封。

LTM型脈沖濾筒除塵器型號說明

L-----立式T-----懸掛式

脈沖式XXX-----過濾面積

盒結構及其*性

1、剛性濾材以折疊式均勻分布構成過濾筒，使其具有小體積，發揮大的過濾面積效果。

2、在普通濾材的外層進一步被覆超細纖維層，本質上提高了過濾效果。由于過濾后的粉塵僅停留在濾材的超細纖維層的外表面，因此大大減少了過濾阻力，節約了30%以上的功耗，節能效果顯著，且充分去除灰。同時也解決了超細粉塵、纖維性粉塵處理困難等各種難題。

3、選擇PTFE覆膜濾材應用于濕潤的含塵氣體，由于濾材與水的接觸角大于108度，附著在濾材表面的濕潤粉塵不附著在濾材上，極易吹落，***解決了濕潤粉塵結露粘材的問題。

4、過濾效率：普通濾材為5μm以上粒徑粉塵收集能力為99.9%，覆膜濾材為0.5μm以上的粒徑粉塵收集能力為99.9%。

5、普通濾筒的正常使用溫度為80℃（如訂購時所述，使用溫度可達到130℃）。

性能選擇

1、選擇集塵機的主要技術參數為風量、氣體溫度、含塵溫度、含塵濃度和濕度。根據技術設計的風量、氣體溫度、含塵濃度的高值，原則上比技術性能表的數值稍小，與之對應的集塵器模型，即所需的集塵器模型。

2、表中耗氣量為工廠集中供應時的情況，單獨使用空壓機時，表中耗氣量應擴大1.5倍。在壓縮空氣耗氣量欄中，提出的耗氣量是該型號設備的大耗氣量。

3、設備外形尺寸見圖紙及尺寸表。本公司還可根據用戶現場情況，設計出符合用戶要求的外形除塵器。

濾筒除塵器的早期

20世紀70年代，日本、歐洲、美*等*出現了筒式吸塵器。它的優點是體積小、效率高、投資少、維護管理方便。但由于除塵器容量小，組合成大風量系統設備并不容易，過濾風速低，適用研究范圍小，僅為我*糧食、焊接等行業技術應用，因此在市場上并未大量推廣。

近年來，隨著社會新技術、新材料的不斷改革、創新和發展，以日本和美*為代表的企業對集塵器和過濾介質的結構進行了研究、分析和改進，目前在我*水泥、鋼鐵、電力、食品、冶金、化工等工業經濟領域得到了廣泛的研究和應用總?cè)萘看蠓岣吡撕脦妆?，成?000m2（gb6719-86）的大型過濾器。是解決這些傳統集塵器主要存在的超細粉塵收集困難、過濾風速高、清洗方法效果差、濾袋易磨損、運行時間成本高等教育問題的*選擇。

盒式除塵器的概要

盒式除塵器自20世紀70年代以來已在日本和歐美幾個*出現，具有體積小、效率高、投資省、易維護等優點，但由于其設備容量小，難以合成強風量設備，過濾風速低，應用范圍窄，糧食、由于只在焊接等行業應用，多年來沒有大量推廣。近年來，隨著新技術、新材料的不斷發展，以日本、美*公司為代表，對集塵器結構和濾材進行了改進，使過濾筒集塵器廣泛應用于水泥、鋼鐵、電力、食品、冶金、化工等工業領域，整體容量增加數倍成為過濾面積>2000m2的大型集塵器（GB6719-86類），解決傳統集塵器對超細粉塵難以收集的問題。過濾風速高、除灰效果差、濾袋易磨損、易泄漏、運行成本高等*方案與市場上各種袋式、靜電除塵器相比具有有效過濾面積大、差壓低、低排放、體積小、使用壽命長等*點，成為工業除塵器發展的新方向。

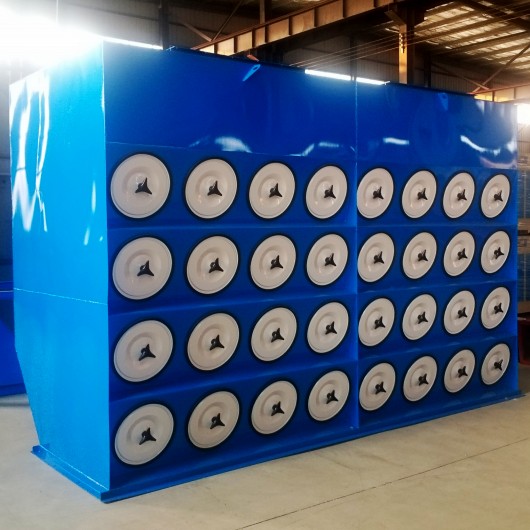

盒式集塵器結構

盒式除塵器的結構由吸風管、排風管、箱體、灰斗、除灰裝置、導流裝置、氣流分流分布板、過濾筒及電氣控制裝置組成，類似于氣柜脈沖袋的除塵結構。

除塵器中濾芯的配置很重要，既可以垂直配置在箱體的花板上，也可以傾斜配置在花板上，從除灰效果來看，垂直配置是合理的?；ò逑虏繛檫^濾室，上部為氣罐脈沖室。除塵器入口處安裝有氣流分布板。

盒式除塵器的工作原理

含塵氣體進入除塵器灰斗后，由于氣流截面的突然擴大和氣流分布板的作用，氣流中的一些粗大顆粒在動和慣性力的作用下沉降為灰斗。粒度細、密度小的塵粒進入濾塵室后，通過布朗擴散和篩過濾等的組合效果，使粉塵堆積在濾材表面，凈化后的氣體進入凈氣室并從排氣管經由風扇排出。

盒式除塵器的電阻隨著濾材表面的粉塵層厚度的增加而增大。當阻力達到某一規定值時去灰。此時，PLC程序控制脈沖閥開閉，首先關閉1分室提升閥，阻斷過濾氣流，然后打開電磁脈沖閥，壓縮空氣及短時間內在上箱體內迅速膨脹，流入過濾筒，使過濾筒的膨脹變形產生振動，在反氣流清洗的作用下附著在過濾袋外面的粉塵被灰斗脫落。當除灰完成時，電磁脈沖閥關閉，提升閥打開，該室又恢復到過濾狀態?；页ピ诟魇乙来芜M行，從*室的灰除去開始到下一個灰除去開始是一個灰除去周期。脫落的粉塵落入灰斗內通過灰閥排出。

在這個過程中，必須定期更換和清洗濾芯，以確*濾效果和精度。除了過濾過程中粉塵被隔絕外，還有一部分堆積在過濾器表面，阻力增大，因此一般正確的更換時間為3~5個月。

客戶對想要的設備要有透徹的了解，才能在出現問題時冷靜處理。就像一些客戶的設備花了很長時間，對設備不了解，哪怕是一點點錯誤，都會引起恐慌。今天我們就來詳細談?wù)劦录循h(huán)保設備。關于盒式除塵器設備的優缺點。

盒式除塵器的優點：

（1）新濾材：防水防潮防磨防腐濾材

（2）新結構：硬質濾材折疊配置，無鋼筋骨架，無濾材磨損現象

（3）新理論：代替深層過濾粉塵進行表面過濾，不再滲透到濾材內部

（4）筒式布袋除塵器表面過濾除塵效率遠高于老式除塵器，大大減少了有害物排放量，空氣凈化指標達到*先進水平。

（5）盒式除塵器無濾材磨損現象，其本體無可動部件，無需長期維修（更換濾材盒也極為方便），避免了舊式除塵器不斷更換濾材的煩惱，省錢省時省力，無二次污染。

（6）筒式除塵器體積、重量小于同規格除塵器，節約土建空間和土建負荷，節約基礎設施投資顯著。

（7）盒式除塵器阻力小，壓縮空氣消耗量小，無維護工作量。電磁脈沖閥比各類老式除塵器節能，可節約30%以上，任何企業都不能忽視這一節能效果給企業帶來的顯著經濟效益。

盒式除塵器的缺點：

1：由于濾芯表面呈V字形褶皺，壓縮空氣在反復去灰時容易折損坡口；

2：由于V形褶皺空間小，粉塵容易殘留或堆積成V形不清潔后堵塞過濾筒，增加過濾阻力，減少過濾面積。直到濾芯變得更容易破損為止。

3：濾芯易堵塞、易破損，更換頻率相對較高。

4：更換頻率和濾芯價格高的原因肯定會增加濾芯除塵器后續維護費用。
