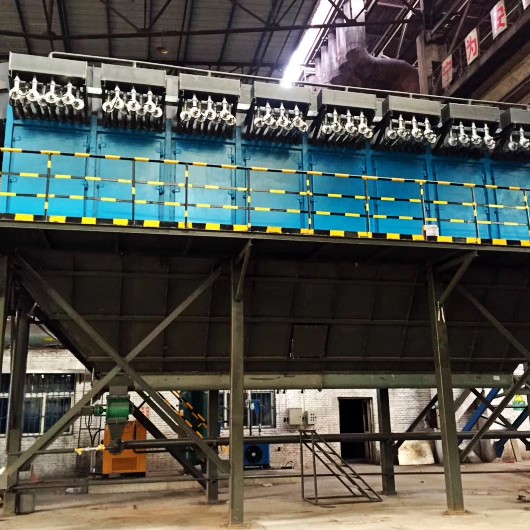

隨著粉體處理技術的發展，對粉塵回收和捕集的要求也更加嚴格。由于微細粉塵，*別是5μm以下粉塵對人體健康危害*，此時對集塵器提出較高要求，這就要求集塵器具有捕集微粒粉塵效率高、設備體積小、維護方便、使用壽命長等*點。塑料板除塵器是為了滿足這些要求而出現的新一代除塵器。塑料板集塵器具有捕集效率高、體積小、維護方便、能過濾吸濕和含水量高的粉塵、能過濾含油和纖維粉塵的獨*板由優點，是電集塵器無法比擬的。塑料板集塵器是用塑料板代替過濾袋式過濾部件的集塵器，因此規模不大，適用于氣體中水、油的車間。

（一）塑料板集塵器的*點

1.結構

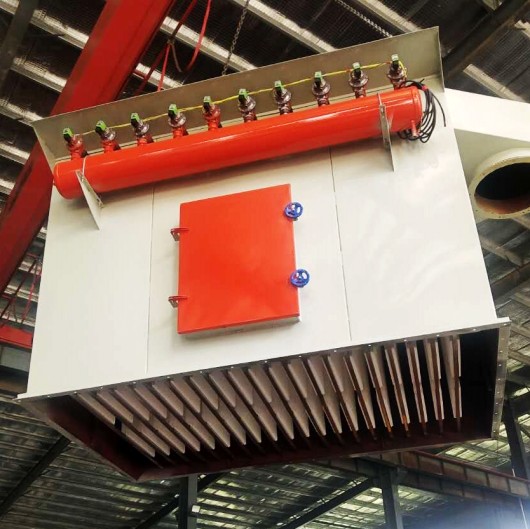

如圖1所示，塑料板除塵器由箱體、框架、除灰裝置、除灰裝置、電氣控制裝置等部分構成。其結構*點是過濾元件為塑料燒成板，全部用脈沖除灰裝置除灰，除灰裝置由儲灰罐、營道、分氣包、控制器、脈沖閥、噴管組成。除塵器箱體小，結構緊湊，灰桶可設計成方形。

圖1塑料板集塵機的結構

1-檢查門2-壓縮空氣袋；3-噴管；4-塑料板；5-中箱體；

6-灰斗；7-出口8-潔凈氣室

2.工作原理

含塵氣體通過風路流入中部箱體（含塵氣體箱），當含塵氣體從塑料板外表面通過塑料板時，灰塵停留在塑料板外表面的PTFE涂層上清潔氣體流透過塑料板的外表面經塑料板的內腔進入清潔氣體箱，經排氣管道排出。隨著塑料板外表面粉塵的增加，電子脈沖控制器或PLC程序通過一定的阻力或定時控制方式，選擇需要自動清理的塑料板，觸發開啟噴霧閥，將壓縮空氣噴入塑料板內腔將聚集在塑料板外表面的粉塵反吹落，粉塵在氣流和重力作用下落到料斗上。

塑料板除塵器的工作原理與普通袋式除塵器基本相同，其區別在于塑料板的過濾機理屬于表面過濾，主要是篩分效果，塑料板本身的過濾阻力略高于一般織物濾材。由于這兩方面的原因，塑料燒板除塵器的阻力波動范圍小于袋式除塵器，使用塑料燒板除塵器的除塵系統運行比較穩定。塑料板除塵器除灰過程不同于其他除塵器，完全是通過氣流反吹將粉塵層從塑料板上反洗出來，在這個過程中沒有塑料板的變形或振動。粉塵層從塑料板脫離后會落下片狀，不是分散飛舞，所以不需要太大的反吹氣流速度。

3.塑料板的*征

塑料板是集塵器的關鍵部件，是集塵器的心臟，塑料板的性能直接影響集塵效果。塑料板是從高分子化合物粉體經過鑄型，燒結成多孔質的母體，在表面和空隙涂布PTFE（氟化樹脂）涂層，用粘接劑固定而成的，塑料板內部的空隙直徑為40~80。μ相對于m，表面孔為1~6μm。

由于塑燒板的外形與扁袋尺寸相似，外表面為波形形狀，因此與扁袋相比增加過濾面積。參見表1。塑料板內部有空腔，作為凈氣和灰氣流的通道。

表1塑料板尺寸

（1）材質*征

波型塑燒過濾板材質由若干高分子化合物粉體、*殊粘結劑嚴密構成后，進行鑄型、燒結，形成多孔母體，然后通過*殊的噴涂技術在母體表面的空隙中填充PTFE涂層，形成1~4gm左右的空隙用*殊的粘合劑固定制成?，F(xiàn)在的產品主要有耐熱70℃和耐熱160℃兩種。為了防止靜電，也可以在高分子化合物粉體中預先加入導電性物質，制作防靜電型過濾板，擴大產品的應用范圍。一些塑料板的截面參見圖2。

圖2幾種塑料燒成板的截面結構

塑料板的外部形狀的*點是具有像手風琴盒一樣的波形，將它們展開到平面上，相當于表面積的3倍放大。波狀過濾板的內部分為8個或18個空腔，該設計除了考慮部件的強度外，氣體動力的需要更為重要，在脈沖氣流反吹灰時，可以保證去除附著在過濾板上的塵埃。

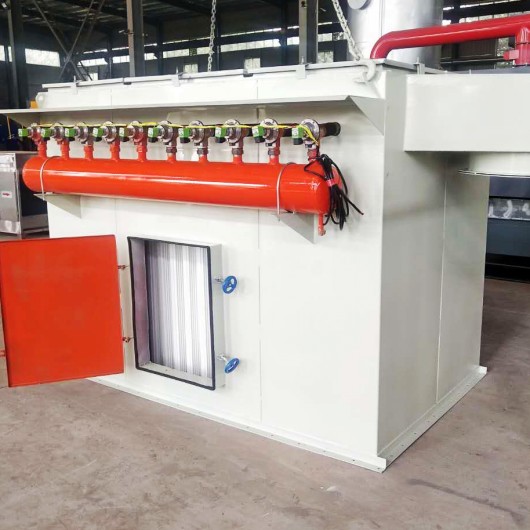

塑料板的基體基板的厚度約為4~5mm。在其內部，在時間、溫度正確控制燒結后，形成均勻的孔，噴射PTFE涂敷處理，使孔成為1~4μm左右。獨*的涂層不僅限于濾板表面，而且深入到孔的內部。塑燒過濾元件具有剛性結構，其波形的外表面和內部空腔間的筋板不需要鋼制的骨架支撐，具備足夠的強度來保持自己的形狀。剛性結構的不變形*征和袋式除塵器反吹時濾布纖維被拉伸而產生變形現象的差異，兩者的瞬時*濃度有很大的差異。塑料板在結構上的*點，極大地方便了過濾板的安裝和更換。操作人員在除塵器外部，只需打開兩側檢修門，固定并擰下濾板頂部的兩個螺栓，即可完成塑料板的組裝和更換。

（2）性能*征

①粉塵捕集效率高。塑料板的捕集效率與袋式除塵器不同，它是由附著粉塵二次過濾所構建的獨*結構和涂層來實現的。從實際測試數據來看，通常集塵器排氣的含塵濃度可以保持在2mg/m以下。排出濃度與含塵氣體入口濃度和粉塵粒徑等有關，但通常2um以下的超細粉塵的捕集能夠維持99.9%的超高效率。如圖3所示。

圖3DELTA2型式塑料燒成板利用PTFE涂層捕集粉塵

①收集的粉塵；②PTFE涂層、孔徑1~2μm；

③塑料板剛性基體、孔徑約30μm。

②壓力損失穩定。由于波狀塑料板通過表面PTFE涂層捕捉粉塵，因此其光滑的表面使粉塵極易透過、滯留，即使一些極細的粉塵有可能進入空隙，也會立即被設定的脈沖壓縮空氣流吹跑在過濾器板母體層中不發生閉塞現象，只要經過短時間，過濾器元件的壓力損失有穩定并維持一定的傾向。這表明，在*定的溫度條件下，*定的粉末損失僅與過濾風速有關，不隨時間增加。因此，除塵器運行后的處理風量不隨時間變化，保證吸風口的除塵效果。圖4、圖5可以看到由于過濾速度、運轉時間引起的壓力損失的變化。

圖4過濾速度引起的壓力損失的變化圖5的壓力損失隨運轉時間的變化

③除灰效果。樹脂本身的固有惰性及其光滑表面減少了板面和粉塵層的粘接力，使粉體幾乎不能與其他物質發生物理化學反應和附著現象。過濾器板的剛性結構在脈沖反吹氣流從空隙噴出時過濾器也不變形。由于脈沖氣流直接通過內向外推過濾器作用于粉體層，因此濾板表層被氣流附著的粉塵瞬間被除去。脈沖反吹氣流的作用力減弱而不被緩沖吸收。

④強耐濕性。因為制作濾板的材料和PTFE涂層具有完全的疏水性，所以在水的散布中可以看到有趣的現象。凝集的水珠與水滴匯合流動。因此，纖維織物的過濾袋通過吸濕形成水膜，在引起阻力急劇上升的情況下，不存在于塑料板除塵器中。這對處理磷酸氨、氯化鈣、純堿、芒硝等冷凝結露的高溫煙塵和吸濕性強的粉塵有很好的使用效果。由于這一*點，塑料板除了在阻力較高時加強灰密度外，無需更換濾材，可直接用水沖洗再使用。

⑤使用壽命長。塑料板的剛性結構消除了纖維織物濾袋骨架磨損引起的壽命問題。

壽命長的另一個重要表現也在于濾板無故障運行時間長，不需要經常維護和維護。良好的除灰*性可以保持其穩定的阻力，使塑料板除塵器長期有效地工作。實際上，在溫度和*殊氣體不受控制的情況下，塑料板集塵器的工作壽命會相當長。即使由于偶然因素損壞濾板，也可以用*殊的粘合劑粘合并繼續使用，不會造成小的粘合接縫的不良影響。

⑥集塵機結構的小型化。由于過濾板的表面形狀為波形，因此展開后的表面積是其體面積的3倍。因此，組裝成集塵機后所占的空間僅為相同過濾面積的袋式集塵機的一半，附屬部件小型化，因此具有節省空間的*征。
